#1 AK4497 DAC

Hozzászólás Szerző: Toto » 2016.08.06. 13:12

Szorgalmasak ezek a Japók, hamarosan megjelenik AKM legújabb minőségi DAC-ja, az AK4497.

-115dB THD (0dB)
-64dB THD (-60dB)
Minimum SN: 122dB (jobb mint az AD1862)
Maximum SN: 130dB (mono módban)

Ugyanúgy feszültségkimenetes, 1,5k soros ellenállás kell hozzá, és lehet trafózni.
Persze támogat mindent, de PCM24 bit formátummal fogják a legtöbben használni úgyis.

Mély és közép tartományhoz biztos nem alkalmaznám, de magasnál 1000%, hogy sokkal jobb, mint az AD1862.
Tehát szuper-tweeter meghajtását vinné ez. Trafózva. (trafó is megvan, erre pont tökéletes)
Csatolmányok
AK4497EQ.pdf
(1.91 MiB) Letöltve 33 alkalommal.

Avatar
Rézfaszú bagoly
Hozzászólások: 212
Csatlakozott: 2016.03.25. 10:05
Tartózkodási hely: Bubo Cupropenis barlang, Gerecse hegység

#2 Re: AK4497 DAC

Hozzászólás Szerző: Rézfaszú bagoly » 2016.08.06. 14:14

Jobb, ha belenyugszol, ez a dac csip, ha kellően ki van szolgálva (ami nem feltétlen a gyári ajánlás) akkor MINDENBEN jobb, mint az ős csotrogányod.
Evvel nem degradálom az AD csipedet, mert jó az annak, aki hisz benne meg szereti, meg amúgy is hallgatható cucc (és jobb, mint a tda dac csip cuccok) csak a mantrákból már komplett világvallást lehetne építeni :D

Toto
TotoWood Lab
Hozzászólások: 1336
Csatlakozott: 2016.02.14. 16:26

#3 Re: AK4497 DAC

Hozzászólás Szerző: Toto » 2016.08.06. 14:28

Talán nem OPA műveleti erősítővel kellene alkalmazni azt a szerencsétlen AD1862 áramkimenetét, hanem egy rendes, normális aktív IV-vel,
amire még fogadni is mernék, hogy soha nem próbáltad ki, és nem hallgattad meg. AudioNote-os dolgokat meg mellőzzük. Passzív IV, és azonfelül sok hangzást színező dolog van benne, aminek az eredménye tényleg szubjektív.

Amúgy pedig AD1862 még a multibitesek között is az egyik legjobb chip, és a legjobb mélyet garantáló chip. Említheted a körítést, de nyugodtan említheted a tápot is, ami +-12V. Középtartományba is megállja a helyét az AD1862. Középtartományban aktívan, viszont 350 Hz alatt valószínűleg passzív IV-vel zárom le az áramkimeneteket, mert tetszik a mélye az ellenállásos lezárásnak. (közepe, magas már nem annyira)

Viszont ha már 6 khz körül elváltom úgyis, akkor hülyeség lenne már a magas-tartományt is ezzel kiszolgálni. Oda szerintem is jobb lesz ez a AK4497 chip.

Ugyan vannak jobb THD értékeket produkáló DAC-ok, de nem feszültségkimenetesekbe! Plusz ez a S-N érték is kimagasló, pláne mono módban.

Ami még kérdés: Ha mono módban alkalmaznám őket (hogy máshogyan), akkor DC leválasztó nélkül is összeköthetem a feszültségkimeneteket?
Pontosabban nem közvetlenül, hanem minden feszültségkimenetre tennék 1,5k ellenállást, és úgy kötném össze. Csak mert gyakorlatilag így fogok LPF-t alkalmazni+nagyon kis értékű kondi+trafó szűrése.

Avatar
Rézfaszú bagoly
Hozzászólások: 212
Csatlakozott: 2016.03.25. 10:05
Tartózkodási hely: Bubo Cupropenis barlang, Gerecse hegység

#4 Re: AK4497 DAC

Hozzászólás Szerző: Rézfaszú bagoly » 2016.08.06. 15:09

...sajnos reménytelen :cry: semmit nem értesz ebben a témában, csak brillírozni próbálsz a műszaki fél (? [gondolkodik] )műveltségeddel.
Ha nem vetted volna észre, én nem minősítettem az AD dac csipedet, csak annyit mondtam, hogy ez az új AK egész biztos mind műszakilag, mind hangminőség tekintetében jobb. Ennyi.
Nem vitatkozom veled ez ügyben sem, amennyiben azt szeretnéd elérni, hogy neked higgyenek jobban és többen, mutasd valahol be a cuccodat, ne csak szájalj...

Toto
TotoWood Lab
Hozzászólások: 1336
Csatlakozott: 2016.02.14. 16:26

#5 Re: AK4497 DAC

Hozzászólás Szerző: Toto » 2016.08.06. 15:12

Csak ős romhalmaznak nevezted. Addig nem is lenne gond, ha tényleg így lenne. De meggyőződésem, hogy nem teljes mértékben van ez így.
Amúgy továbbra sem az a lényeg, hogy én megmutassam... hanem az, hogy jó kompromisszumokkal összehozzak valami jót.

Toto
TotoWood Lab
Hozzászólások: 1336
Csatlakozott: 2016.02.14. 16:26

#6 Re: AK4497 DAC

Hozzászólás Szerző: Toto » 2016.08.06. 15:18

Amúgy hallottam AK DAC-al szerelt lejátszóeszközöket is, és tényleg nem rosszak.
Viszont mélyre és középtartományra még nem használnék korszerűbb chipet, eddig nem lettem meggyőzve.

Szuper-tweeterhez pedig menni fog remélhetőleg ez a AK4497, pont alkalmas lesz hozzá.

Toto
TotoWood Lab
Hozzászólások: 1336
Csatlakozott: 2016.02.14. 16:26

#7 Re: AK4497 DAC

Hozzászólás Szerző: Toto » 2016.08.06. 17:23

AK4497-hez valószínűleg teljesen jó lesz ez a M42-es V/V trafó.

á=1+1:2
L pr (1) = 3,3H
L pr (sorba)=14,15H
R pr (1)=5,6 ohm

Generátorral mérve:
17Hz-81kHz (-0,5dB)
7Hz-140kHz (-3dB)

A chipnek mono üzemmódban kellene működnie, 1,5k soros ellenállásokkal. Ellenállások végét összekötni, amely mehetne közvetlenül a trafóra.

Hallgattam már AD1852-vel, valószínűleg tényleg jó lesz ide.
Csatolmányok

gabor80
Hozzászólások: 217
Csatlakozott: 2016.03.07. 20:20

#8 Re: AD1862+AK4497 DAC

Hozzászólás Szerző: gabor80 » 2016.08.10. 13:19

Gybalu71 írta:Na lássuk !!!
Addig én meghallgatom Az AK4497 Dac kittet ami nemrég érkezett. Igaz én csak Discus féle Dac hangjával tudom összevetni.
Hol vetted és melyiket?

Avatar
robi-k
Hozzászólások: 22
Csatlakozott: 2016.08.07. 10:55
Tartózkodási hely: Székesfehérvár

#9 Re: AD1862+AK4497 DAC

Hozzászólás Szerző: robi-k » 2016.08.10. 14:26

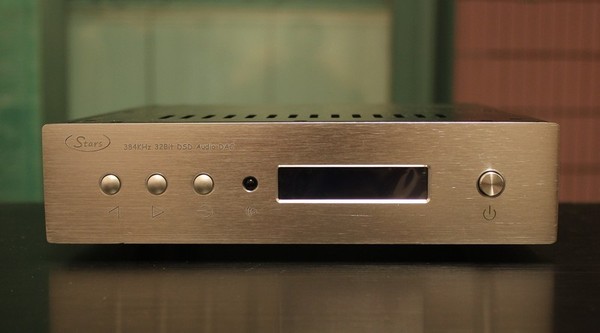

Ha már AK4497: a kínai Ustars - meglehetősen jó minőségű DAC-kat készít - már kiadta az új DAC-ját az AK4497 chipre épülve. Kezdő szettnek nem rossz: https://world.taobao.com/item/534372041 ... .25.VloWtw
Kép
Kép

Avatar
hodyka
Hozzászólások: 442
Csatlakozott: 2016.03.25. 21:48
Tartózkodási hely: Biharkeresztes

#10 Re: AK4497 DAC

Hozzászólás Szerző: hodyka » 2016.10.28. 18:06

Denon DN-C635, USB CM6631A I2s OUT, AK4495 i2S DAC, TDA8950 D Class 2x150 watt, Videoton DC 4588

gabor80
Hozzászólások: 217
Csatlakozott: 2016.03.07. 20:20

#11 Re: AK4497 DAC

Hozzászólás Szerző: gabor80 » 2016.10.29. 22:46

hodyka írta:A kis kínaiak alakítgatnak már :D

http://www.ebay.com/itm/AK4497EQ-DAC-ki ... Swal5YDhT1

Dual chipes és komplett ;)

http://www.ebay.com/itm/Assembled-dual- ... SwAuZX4kuB
Nem rosszak, érdekelhet valamelyik. Sztem az olcsóbb elég nekem, mert i2s forrásból van pár. A dual chipesnek mi az elönye? A PCM chipekhez hasonlóan hidalva van, a nagyobb din. tartomány végett vagy mi a szösz?
Erre az olcsóbb első linkes darabra is lehet küldeni DSD-t és hogy oldja meg?, jó lenne mondjuk egy amaneroval meg lehetne hajtani.

Tetabiate
Hozzászólások: 43
Csatlakozott: 2016.03.06. 15:54

#12 Re: AK4497 DAC

Hozzászólás Szerző: Tetabiate » 2016.10.30. 09:56

AK4497-hez valószínűleg teljesen jó lesz ez a M42-es V/V trafó.

á=1+1:2
L pr (1) = 3,3H
L pr (sorba)=14,15H
R pr (1)=5,6 ohm

Generátorral mérve:
17Hz-81kHz (-0,5dB)
7Hz-140kHz (-3dB)
Ezeket ki készíti ?

Toto
TotoWood Lab
Hozzászólások: 1336
Csatlakozott: 2016.02.14. 16:26

#13 Re: AK4497 DAC

Hozzászólás Szerző: Toto » 2016.10.30. 10:02

GA2-től vettem ezeket.
Viszont én maradok a R2R multibitnél mégis.

Avatar
hodyka
Hozzászólások: 442
Csatlakozott: 2016.03.25. 21:48
Tartózkodási hely: Biharkeresztes

#14 Re: AK4497 DAC

Hozzászólás Szerző: hodyka » 2016.10.30. 13:39

Nekem még csak az AK4495 van CM6631-el meghajtva

Egész jó hangja lett Mico kicsit megpiszkálta ;) ( köszönöm neki itt is )

Karácsonyra ha összejön meglepem magam egy 4497-el, kiváncsi vagyok Én is nagyon
Csatolmányok
Denon DN-C635, USB CM6631A I2s OUT, AK4495 i2S DAC, TDA8950 D Class 2x150 watt, Videoton DC 4588

Avatar
hodyka
Hozzászólások: 442
Csatlakozott: 2016.03.25. 21:48
Tartózkodási hely: Biharkeresztes

#15 Re: AK4497 DAC

Hozzászólás Szerző: hodyka » 2016.10.30. 14:00

gabor80 írta:
hodyka írta:A kis kínaiak alakítgatnak már :D

http://www.ebay.com/itm/AK4497EQ-DAC-ki ... Swal5YDhT1

Dual chipes és komplett ;)

http://www.ebay.com/itm/Assembled-dual- ... SwAuZX4kuB
Nem rosszak, érdekelhet valamelyik. Sztem az olcsóbb elég nekem, mert i2s forrásból van pár. A dual chipesnek mi az elönye? A PCM chipekhez hasonlóan hidalva van, a nagyobb din. tartomány végett vagy mi a szösz?
Erre az olcsóbb első linkes darabra is lehet küldeni DSD-t és hogy oldja meg?, jó lenne mondjuk egy amaneroval meg lehetne hajtani.
Szerinem dual mono módban vannak, de lehet tévedek, annak lenne értelme ;)
Denon DN-C635, USB CM6631A I2s OUT, AK4495 i2S DAC, TDA8950 D Class 2x150 watt, Videoton DC 4588

Tetabiate
Hozzászólások: 43
Csatlakozott: 2016.03.06. 15:54

#16 Re: AK4497 DAC

Hozzászólás Szerző: Tetabiate » 2016.10.30. 14:55

Kérdezném a DAC-os szakikat, hogy egy ilyen hangkártya:
http://www.esi-audio.com/products/maya44/
az milyen minőségnek számít ?
Szóval ha DAC-ba átkonvertálnák akkor egy ilyen minőségűt mennyiből lehetne kihozni, illetve érdemes lenne helyette építeni valamit ?
Amúgy teljesen elégedett vagyok vele, csak a kérdés foglalkoztat hogy mi lenne ha lenne egy jó DAC-om..

Toto
TotoWood Lab
Hozzászólások: 1336
Csatlakozott: 2016.02.14. 16:26

#17 Re: AK4497 DAC

Hozzászólás Szerző: Toto » 2016.10.30. 15:21

http://www.esi-audio.com/products/julia/
Nem a teljes modult fogom használni természetesen, hanem csak az alsót, ahonnan közvetlenül levehetem az I2S jelet. (pinekről)
Valószínűleg jobban szólnának a rajta lévő AK chipek, mint a maiak. Ezeket olvasom folyamatosan különböző beszámolókban.

Maya hasonló, csak nem moddolásra van az kitalálva. (sunyi módon kialakítva)
Spoiler!
Én ebben a linkben szereplő hangkártyának az alsó modulját fogom használni, melyből kettőt már be is vásároltam. (természetesen teljes hangkártyát) Egy teljesen újat, és egy használtat, amely átalakításon fog keresztül esni:
Kap egy külső 24.576 Mhz-es clock-ot, és egy külső 3.3V tápot. Továbbá lecseréltetek néhány SMD kondenzátort is rajta.
Valakit majd megkérek erre, hogy csinálja meg helyettem, mielőtt még erősen összetákolnám az itthoni módszerekkel, és tapasztalattal.

Amúgy szomorúan veszem tudomásul, hogy az a nagy közösség, aki sok pénzt áldoz a DAC-jába, még így se építi meg nagyon jól őket. Egymás hülyeségét követitek, bízva abban, hogy az a legjobb. Aztán meg jönnek a különböző beszámolók a multibites R2R DAC-okról, hogy igazság szerint
nem is sokkal jobb, mint a szigma-delta, meg ehhez hasonlók! Építeni tudni kell! (ami már a megtervezésnél is elkezdődik) Fogalmatok sincs róla, milyen hangi előnyöket hozhat pl. a szimmetrikus R2R kialakítás, annak ellenére, hogy a DAC-nál van olyan fogalom, hogy linearitás és monotonitás. És hiába írom, hogy az AD1862 jobb (sokkal), mint pl. az AD1865, de nem, teszitek bele a nagy pénzeket a 18 bites 2x nagyobb torzítású chipbe, mint ahogy a pár száz forintos TDA chipek körítésébe, dobozolásába is. Na de ezt nem azért írtam, hogy itt válaszoljatok rá, csak a véleményemet írtam le erről. Aki meg azt mondja, hogy igen is jó chip az AD1865, annak részben igaza van, miután valószínűleg az addigi saját és többiek épített vackához hasonlította azt. És azt is meg kell jegyeznem, hogy AD1865-től igen is vannak jobb multibites chipek: PCM1702/04, PCM63 na és persze az AD1862.
Glitch jelen van, ráadásul igen nagy frekvencián van jelen (>17 Mhz), de meg lehet szűrni őket, persze ügyesen.

Avatar
KD mester
Hozzászólások: 2396
Csatlakozott: 2016.02.14. 18:02

#18 Re: AK4497 DAC

Hozzászólás Szerző: KD mester » 2016.10.30. 16:04

A CM6631 panel, ha nem tévedek, fogad USB-t, spdif-et, meg optikai kábelt is és IS2 jön ki belőle?

Mert, ha igen, akkor pont kell nekem egy ilyen majd.

A lényeg, hogy a koax az bemenet legyen rajta, ne kimenet.... Tehát rá tudjak kötni egy CD lejátszót is, az a lényeg...

Avatar
hodyka
Hozzászólások: 442
Csatlakozott: 2016.03.25. 21:48
Tartózkodási hely: Biharkeresztes

#19 Re: AK4497 DAC

Hozzászólás Szerző: hodyka » 2016.10.30. 16:26

KD mester írta:A CM6631 panel, ha nem tévedek, fogad USB-t, spdif-et, meg optikai kábelt is és IS2 jön ki belőle?

Mert, ha igen, akkor pont kell nekem egy ilyen majd.

A lényeg, hogy a koax az bemenet legyen rajta, ne kimenet.... Tehát rá tudjak kötni egy CD lejátszót is, az a lényeg...

Sajnos nem, csak kimenet van

USB be, optikai coax és i2S, csak ki
Denon DN-C635, USB CM6631A I2s OUT, AK4495 i2S DAC, TDA8950 D Class 2x150 watt, Videoton DC 4588

Avatar
KD mester
Hozzászólások: 2396
Csatlakozott: 2016.02.14. 18:02

#20 Re: AK4497 DAC

Hozzászólás Szerző: KD mester » 2016.10.30. 16:31

Ja, akkor ez felejtős...

Olyan kéne, aminek van USB, meg spdif bemenete és IS2 jön ki belőle...

Avatar
hodyka
Hozzászólások: 442
Csatlakozott: 2016.03.25. 21:48
Tartózkodási hely: Biharkeresztes

#21 Re: AK4497 DAC

Hozzászólás Szerző: hodyka » 2016.10.30. 16:32

Denon DN-C635, USB CM6631A I2s OUT, AK4495 i2S DAC, TDA8950 D Class 2x150 watt, Videoton DC 4588

Toto
TotoWood Lab
Hozzászólások: 1336
Csatlakozott: 2016.02.14. 16:26

#22 Re: AK4497 DAC

Hozzászólás Szerző: Toto » 2016.10.30. 16:53

SRC4392 tud SPDIF-t fogadni, és inaktív SRC mellett is működik az RJ20 bites kimenete, meg beállítható rajta I2S 24 bit kimenet is.
És még I2S bemenete is van. +SPDIF kimenettel is rendelkezik.

Az egyik legkomolyabb TI féle chip. Én most ezt használom, és valószínűleg a következő projektemben is benne lesz a hangkártya I2S jelkimenete, és a TAS3108 I2S jelbemenete között.
Így van +1 hardveres 4 csatornás SPDIF támogatásom is PCM jelre. Atmega kell hozzá.

Avatar
hodyka
Hozzászólások: 442
Csatlakozott: 2016.03.25. 21:48
Tartózkodási hely: Biharkeresztes

#23 Re: AK4497 DAC

Hozzászólás Szerző: hodyka » 2016.10.30. 17:36

https://www.aliexpress.com/item/Free-Sh ... 12193.html

1 module has a USB input, coaxial, optical input, I2S input.

2 has coaxial, fiber optic, I2S digital output.

3 input sample rate support 16-24BIT/20-192KHz sampling rate, automatically adapt

4 through asynchronous upsampling can set the output 44.1K, 58.8K, 88.2K, 176.4K, 48K, 64K, 96K, 192K.
Denon DN-C635, USB CM6631A I2s OUT, AK4495 i2S DAC, TDA8950 D Class 2x150 watt, Videoton DC 4588

miczo
Hozzászólások: 229
Csatlakozott: 2016.03.06. 07:47
Tartózkodási hely: Miskolc

#24 Re: AK4497 DAC

Hozzászólás Szerző: miczo » 2016.10.30. 22:44

KD mester írta:Olyan kéne, aminek van USB, meg spdif bemenete és IS2 jön ki belőle...
Ebben a témában is modulárisan érdemes építkezni, ha megvan milyen felbontású lesz a forrás akkor könnyebb dönteni.
USB-n érdemes egy ilyent kipróbálni: http://www.ebay.com/itm/131577099354?_t ... EBIDX%3AIT
Ez mindent 44.1-re konvertál le, a maga nemében igen korrekt hangú kis vacak. A 8x-os árú Amanero hangilag valamivel jobb nála (talán nem 8x) viszont 384k/32bit-ig használható, tud DSD-t is.

Ha SPDIF->I2S modul készen kellene, akkor ez nagyon jó általános célú panel, az spdif-en átvihetö teljes sávot tudja, töbféle formátummal:
http://www.ebay.com/itm/AK4113-Digital- ... SwrklVM8kQ

Ez ilyen "starter kit", nem sokkal több mint ötezerböl megvan a kettö. Ha egy I2S vonalra kell dolgozzanak egy 74HC157-es demultiplexerrel lehet váltani (ahogy Hodyka is írta).

Ha "minden egyben" kell, akkor ezt is érdemes megnézni: http://www.ebay.com/itm/Good-voice-CS84 ... SwY45UPfOX
Ennyiért adnak egy elég jó minöségü panelt a beültetett smd chipekkel, meg egy zsák alkatrészt. A DAC chip elötti ellenállókon ott van az I2S amit az USB-röl / CS8416-ról lejön. A CS4398-al amúgy érdemes szórakozni, szerintem alapból nagyon jó hangú DAC.
A hozzászólást 1 alkalommal szerkesztették, utoljára miczo 2016.10.30. 23:06-kor.

Toto
TotoWood Lab
Hozzászólások: 1336
Csatlakozott: 2016.02.14. 16:26

#25 Re: AK4497 DAC

Hozzászólás Szerző: Toto » 2016.10.30. 23:05

SRC4392-t érdemes inkább külön megépíteni. Legalább is szerintem. Benne lévő SPDIF tudása sokkal több, mint elég. Inkább azt mondanám rá, hogy teljes mértékben megfelelő. Annyi a szépséghibája, hogy 3.3V-ot fogad, erre tessék nagyon odafigyelni. Tehát vagy 3.3V-os optikai vevő jó hozzá, vagy kell még egy buffer, ami 3.3V-ot ad a kimenetére. Koax, trafó is megy róla.

A benne lévő SRC-t, ami nem mellesleg, sokkal jobb, mint az AD megfelelője, ki kell kapcsolni. Hiába, hogy eredetileg arra lenne, de nem vált be.
Viszont röhögve megoldható a 4 csatornás SPDIF vétel, miközben fogad I2S-t, vagy más népszerűbb formátumot, és több fajta digitális kimenetre beállítható. Nem kell kapuzni. Szinkronban van minden. Erre lett kitalálva.

AC3-DTS-stb... dekódolásra ez se jó, mint ahogy az összes többi se. Vicc, hogy licenchez kötött dolog ez. Így a TAS3108-at se tudom dekódolásra alkalmazni. Külön spéci chip kellene hozzá vagy licenszelt DSP. De akkor inkább már átvinném PC-n, aztán dekódolná az.

Avatar
KD mester
Hozzászólások: 2396
Csatlakozott: 2016.02.14. 18:02

#26 Re: AK4497 DAC

Hozzászólás Szerző: KD mester » 2016.10.30. 23:08

miczo írta:
KD mester írta:Olyan kéne, aminek van USB, meg spdif bemenete és IS2 jön ki belőle...
Ebben a témában is modulárisan érdemes építkezni, ha megvan milyen felbontású lesz a forrás akkor könnyebb dönteni.
USB-n érdemes egy ilyent kipróbálni: http://www.ebay.com/itm/131577099354?_t ... EBIDX%3AIT
Ez mindent 44.1-re konvertál le, a maga nemében igen korrekt hangú kis vacak. A 8x-os árú Amanero hangilag valamivel jobb nála (talán nem 8x) viszont 384k/32bit-ig használható, tud DSD-t is.

Ha SPDIF->I2S modul készen kellene, akkor ez nagyon jó általános célú panel, az spdif-en átvihetö teljes sávot tudja, töbféle formátummal:
http://www.ebay.com/itm/AK4113-Digital- ... SwrklVM8kQ

Ez ilyen "starter kit", nem sokkal több mint ötezerböl megvan a kettö. Ha egy I2S vonalra kell dolgozzanak egy 74HC157-es demultiplexerrel lehet váltani (ahogy Hodyka is írta).

Ha "minden egyben" kell, akkor ezt is érdemes megnézni: http://www.ebay.com/itm/Good-voice-CS84 ... SwY45UPfOX
Ennyiért adnak egy elég jó minöségü panelt a beültetett smd chipekkel, meg egy zsák alkatrészt. A DAC chip elötti ellenállókon ott van az I2S amit az USB-röl / CS8416-ról lejön. A CS4398-al amúgy érdemes szórakozni, szerintem alapból nagyon jó hangú DAC.

Kösz! Én most ezt néztem ki: (egyszerű, mint a faék)

http://www.ebay.com/itm/New-Assembly-DI ... 1763988582

Valami vélemény róla?

Avatar
KD mester
Hozzászólások: 2396
Csatlakozott: 2016.02.14. 18:02

#27 Re: AK4497 DAC

Hozzászólás Szerző: KD mester » 2016.10.30. 23:13


Toto
TotoWood Lab
Hozzászólások: 1336
Csatlakozott: 2016.02.14. 16:26

#28 Re: AK4497 DAC

Hozzászólás Szerző: Toto » 2016.10.30. 23:15

DIR9001-től jobb az SRC4392 beépített DIR modulja. És, hogy miben jobb? 4 csatorna, 192 khz mintavétel, I2S fogadás. Sőt, DIT modul is van benne.
Miben rosszabb? Tokozás. Megépítés. Programozás. (két nagyon alacsonyzajú táp kell még hozzá, 1.8V és 3.3V) Ezenfelül kell még clock, ami mondjuk legyen CCHD-957 24.576 Mhz.

De ha csak SPDIF vevő kell, és elég a 96 khz, és az egy csatorna!, akkor jó a DIR9001.
(vagy mondjam azt már megint, hogy SRC4392 hátránya, hogy nem annyira népszerű, mint a DIR9001? :D)

CS8416 kicsivel másabb karakter. Jitteresebb, de valaki ezt szereti jobban. Pláne olyan, akivel erősen NEM értek egyet D/A területen. 8-)

Avatar
KD mester
Hozzászólások: 2396
Csatlakozott: 2016.02.14. 18:02

#29 Re: AK4497 DAC

Hozzászólás Szerző: KD mester » 2016.10.30. 23:20

Hagyjá má az SRC4392-vel....

Toto
TotoWood Lab
Hozzászólások: 1336
Csatlakozott: 2016.02.14. 16:26

#30 Re: AK4497 DAC

Hozzászólás Szerző: Toto » 2016.10.30. 23:21

KD mester írta:Hagyjá má az SRC4392-vel....
Ok... Ez aztán a szakmai hozzáállás. Sok sikert akkor.

Avatar
KD mester
Hozzászólások: 2396
Csatlakozott: 2016.02.14. 18:02

#31 Re: AK4497 DAC

Hozzászólás Szerző: KD mester » 2016.10.30. 23:28

Asszem, talán ez lesz a legmegfelelőbb:
Ha SPDIF->I2S modul készen kellene, akkor ez nagyon jó általános célú panel, az spdif-en átvihetö teljes sávot tudja, töbféle formátummal:
http://www.ebay.com/itm/AK4113-Digital- ... SwrklVM8kQ
Kösz miczo!

Avatar
KD mester
Hozzászólások: 2396
Csatlakozott: 2016.02.14. 18:02

#32 Re: AK4497 DAC

Hozzászólás Szerző: KD mester » 2016.10.30. 23:34


Avatar
KD mester
Hozzászólások: 2396
Csatlakozott: 2016.02.14. 18:02

#33 Re: AK4497 DAC

Hozzászólás Szerző: KD mester » 2016.10.31. 00:04

Na, meg vannak ilyen bluetooth->spdif konverterek is. Még usb kábel se kell...

http://www.ebay.com/itm/Bluetooth-4-0-M ... 1793636654

http://www.ebay.com/itm/Bluetooth-4-0-M ... 1793636654

http://www.ebay.com/itm/HiFi-NFC-Blueto ... Sw~oFXGECp



Ilyennel él valaki egyébként? :D

Elvileg csak rádugom a DAC-ra, azt lehet okostelefonról, tábla PC-ről is zenét hallgatni drót nélkül...

gabor80
Hozzászólások: 217
Csatlakozott: 2016.03.07. 20:20

#34 Re: AK4497 DAC

Hozzászólás Szerző: gabor80 » 2016.10.31. 08:06

KD mester írta:Na még egy érdekeset találtam:

http://www.ebay.com/itm/New-AK4118-Digi ... 2144775305
Szerintem ezt vedd. Nekem is van meg majd mindböl amit itt feltettetek. Elvileg ez a legmodernebb, jó hangja van, jól müködik, a kijelzés is pöpec.

Azt a sárga játék RCA-t persze ki kell hajítani róla mert a gagyin mozog. Helyette a dobozhoz rögzíteni RCA-t, és odavinni a jelet a panelre.

Avatar
KD mester
Hozzászólások: 2396
Csatlakozott: 2016.02.14. 18:02

#35 Re: AK4497 DAC

Hozzászólás Szerző: KD mester » 2016.10.31. 12:02

Kösz Gábor! Ráadásul ez még a téma címéhez is passzol... :D

Azért majd lehet beruházok egyszer egy ilyen bluetooth-os izéra is. Ez nekem annyira szimpatikus jószág... :D

Avatar
hodyka
Hozzászólások: 442
Csatlakozott: 2016.03.25. 21:48
Tartózkodási hely: Biharkeresztes

#36 Re: AK4497 DAC

Hozzászólás Szerző: hodyka » 2016.10.31. 18:53

A haveromnak ilyen volt oda adta a Fiának, jó cucc

Ajándékba kapta Kínából

SoundMate WM201 WiFi Music Streamer

http://www.ebay.com/itm/WM201-SoundMate ... SwBLlU~6Tt
Denon DN-C635, USB CM6631A I2s OUT, AK4495 i2S DAC, TDA8950 D Class 2x150 watt, Videoton DC 4588

Avatar
MOT64
Hozzászólások: 216
Csatlakozott: 2016.04.06. 18:37
Tartózkodási hely: Veszprém

#37 Re: AK4497 DAC

Hozzászólás Szerző: MOT64 » 2016.11.01. 14:47

gabor80 írta:
KD mester írta:Na még egy érdekeset találtam:

http://www.ebay.com/itm/New-AK4118-Digi ... 2144775305
Szerintem ezt vedd. Nekem is van meg majd mindböl amit itt feltettetek. Elvileg ez a legmodernebb, jó hangja van, jól müködik, a kijelzés is pöpec.

Azt a sárga játék RCA-t persze ki kell hajítani róla mert a gagyin mozog. Helyette a dobozhoz rögzíteni RCA-t, és odavinni a jelet a panelre.
Gábor!
Ennek a kütyünek a kijelzőjén van egy mikroprocesszor is ugye? Gondolkozom én is, hogy meglepem magam Karácsonyra egy ilyennel. Megpróbálom összehozni egy Arduinoval, és valami progit faragni rá, hogy lehessen bemenetet választani, meg a többi szolgálatáshoz hozzáférni.
Le tudnád fényképezni a panelt hátulról, vagy a uP típusát megírni!
Előre is kösz.

Avatar
hodyka
Hozzászólások: 442
Csatlakozott: 2016.03.25. 21:48
Tartózkodási hely: Biharkeresztes

#38 Re: AK4497 DAC

Hozzászólás Szerző: hodyka » 2016.11.01. 16:12

MOT64 írta:
gabor80 írta:
KD mester írta:Na még egy érdekeset találtam:

http://www.ebay.com/itm/New-AK4118-Digi ... 2144775305
Szerintem ezt vedd. Nekem is van meg majd mindböl amit itt feltettetek. Elvileg ez a legmodernebb, jó hangja van, jól müködik, a kijelzés is pöpec.

Azt a sárga játék RCA-t persze ki kell hajítani róla mert a gagyin mozog. Helyette a dobozhoz rögzíteni RCA-t, és odavinni a jelet a panelre.
Gábor!
Ennek a kütyünek a kijelzőjén van egy mikroprocesszor is ugye? Gondolkozom én is, hogy meglepem magam Karácsonyra egy ilyennel. Megpróbálom összehozni egy Arduinoval, és valami progit faragni rá, hogy lehessen bemenetet választani, meg a többi szolgálatáshoz hozzáférni.
Le tudnád fényképezni a panelt hátulról, vagy a uP típusát megírni!
Előre is kösz.
Nekem ilyen van mint tudod, és a kijelző is olyan pont, négy bemenet

http://www.ebay.com/itm/AK4113-Digital- ... SwBLlVK1Or
Csatolmányok
Denon DN-C635, USB CM6631A I2s OUT, AK4495 i2S DAC, TDA8950 D Class 2x150 watt, Videoton DC 4588

Konzol
Hozzászólások: 890
Csatlakozott: 2016.03.23. 18:47
Tartózkodási hely: Miskolc

#39 Re: AK4497 DAC

Hozzászólás Szerző: Konzol » 2016.11.01. 16:39

MOT64 írta:
Gábor!
Ennek a kütyünek a kijelzőjén van egy mikroprocesszor is ugye? Gondolkozom én is, hogy meglepem magam Karácsonyra egy ilyennel. Megpróbálom összehozni egy Arduinoval, és valami progit faragni rá, hogy lehessen bemenetet választani, meg a többi szolgálatáshoz hozzáférni.
Le tudnád fényképezni a panelt hátulról, vagy a uP típusát megírni!
Előre is kösz.

Ezeknek az lcdk-nek általában HD44780 kompatiblis meghajtója szokott lenni. Létezik hozzá függvény könyvtár mindenre, szerintem a vasalómra is.
Én Arduino-hoz tervezett I2C-HD44780 modulról járatom Odroidról, pythonban programozva.

https://www.hestore.hu/prod_10035516.html

Avatar
MOT64
Hozzászólások: 216
Csatlakozott: 2016.04.06. 18:37
Tartózkodási hely: Veszprém

#40 Re: AK4497 DAC

Hozzászólás Szerző: MOT64 » 2016.11.01. 18:03

Lehet, hogy rosszul kérdeztem. Bocs.

Sanyi. Te az AK4113-as panelt küldted, engem most az AK4118 érdekel, amit KD mester belinkelt.

Konzol. Köszi a HD44780-at ismerem, ez az LCD-t vezérli. Szerintem vasalóra még nincsen applikációja, de azért tetszett. :D

Közben megfejtettem. A kék panelon van egy PIC16F1933 csip. A NYÁK rajzon MCU felirattal jelölve. Ez vezérli az AK4118-at és a kijelzőt is. Ezt kellene kiváltani egy másik procival, hogy szabadon lehessen programozni az AKM-et.
Ahogy nézem, ezen a panelon még szimmetrikus digit bemenet is van.
AK4118 panel.jpg
AK4118 panel.jpg (170.93 KiB) Megtekintve 1320 alkalommal

miczo
Hozzászólások: 229
Csatlakozott: 2016.03.06. 07:47
Tartózkodási hely: Miskolc

#41 Re: AK4497 DAC

Hozzászólás Szerző: miczo » 2016.11.01. 18:31

SPDIF Receiver szempontból az AK4113 és AK4118 valószínüleg (a doksik alapján) ugyanaz, de a 4118 tranceiverként is müködhet.
Az AK4113-as panelján ugyanaz a PIC16F1933 mikrovezérlö van, plusz egy ATMEL 24C02 EEEPROM, hogy a kiválasztott SPDIF bemenetet megjegyezze ha áramtalanítjuk a chipet.

Ez az AK4118-as panel minden szempontból nagyobb tudású, jobban kihasználja a chip képességeit, mint a 4113-as. Az csak egy szimpla 4 csatornás receiver, i2s kimenettel.

Pont a PIC-en a felirat nem látszik, egy kép az AK4113-ról:

Konzol
Hozzászólások: 890
Csatlakozott: 2016.03.23. 18:47
Tartózkodási hely: Miskolc

#42 Re: AK4497 DAC

Hozzászólás Szerző: Konzol » 2016.11.01. 19:03

MOT64 írta:Lehet, hogy rosszul kérdeztem. Bocs.
Konzol. Köszi a HD44780-at ismerem, ez az LCD-t vezérli. Szerintem vasalóra még nincsen applikációja, de azért tetszett. :D
:D Meg voltam győződve, hogy az LCD kérded. Nem is nagyon értettem miért, de ugye ki tudja, ki mit felejtett már el - magamból kiindulva...

gabor80
Hozzászólások: 217
Csatlakozott: 2016.03.07. 20:20

#43 Re: AK4497 DAC

Hozzászólás Szerző: gabor80 » 2016.11.01. 20:01

Akkor már ne nézzem meg amit kértél, MOT?

Avatar
MOT64
Hozzászólások: 216
Csatlakozott: 2016.04.06. 18:37
Tartózkodási hely: Veszprém

#44 Re: AK4497 DAC

Hozzászólás Szerző: MOT64 » 2016.11.01. 20:36

Köszönöm nem szükséges. A PIC megtalálása rávilágított a lényegre, csak eddig nem tudtam, hogy hol van és mi vezérli az AKM-et. :D
Már csak azon füstölgök, hogy az AK4118 vs. AK4113 kérdést hogy döntsem el. Nekem csak egy irányú kapcsolatra lenne szükségem, SPDIF -> I2S.
A 13-as könnyebben kezelhető (forrasztható), a 18-as nagyobb tudású. A minőségükkel kapcsolatban van valakinek tapasztalata?

Avatar
KD mester
Hozzászólások: 2396
Csatlakozott: 2016.02.14. 18:02

#45 Re: AK4497 DAC

Hozzászólás Szerző: KD mester » 2016.11.01. 20:48

MOT64 írta: A minőségükkel kapcsolatban van valakinek tapasztalata?
Az érdekelne engem is! :D

gabor80
Hozzászólások: 217
Csatlakozott: 2016.03.07. 20:20

#46 Re: AK4497 DAC

Hozzászólás Szerző: gabor80 » 2016.11.01. 21:33

Mindkettö van, sztem a 4118 jobb, lehet hogy csak én bénáztam vmit, de a 13-as néha kissé torz vagy inkább digitiszesebb volt, meg néha megakadt az egyik AD1865 chippel, franc tudja miért.
A 18-as szépen megy és mintha tisztább, kellemesebb hangja lenne. Aztán lehet hogy a körítésben volt vmi gubanc...

Avatar
hodyka
Hozzászólások: 442
Csatlakozott: 2016.03.25. 21:48
Tartózkodási hely: Biharkeresztes

#47 Re: AK4497 DAC

Hozzászólás Szerző: hodyka » 2016.11.01. 21:42

Igen, a körités is lényeg, kis tuning jót tesz neki
Csatolmányok
Denon DN-C635, USB CM6631A I2s OUT, AK4495 i2S DAC, TDA8950 D Class 2x150 watt, Videoton DC 4588

miczo
Hozzászólások: 229
Csatlakozott: 2016.03.06. 07:47
Tartózkodási hely: Miskolc

#48 Re: AK4497 DAC

Hozzászólás Szerző: miczo » 2016.11.01. 22:45

MOT64 írta:Már csak azon füstölgök, hogy az AK4118 vs. AK4113 kérdést hogy döntsem el. Nekem csak egy irányú kapcsolatra lenne szükségem, SPDIF -> I2S.
A 13-as könnyebben kezelhető (forrasztható), a 18-as nagyobb tudású. A minőségükkel kapcsolatban van valakinek tapasztalata?
Az feltünt, hogy a 4118-as panelon a dupla órajelet használták, a 4113-on a 11.2896MHz (minimal freq) van. Ez okozhat különbséget a hangminöségben. Nekem csak 4113 van, így nem tudom összehasonlítani.
Ha már arduinoval nekiáll az ember, lehet, hogy érdemesebb a 4118-nak. Sokkal nagyobb tudású, van paralell GPIO portja is (hogy mire is lehetne értelmesen használni azt még ki kell találni :D).
Esetleg saját, nem szabványos spdif formátumot kreálni vele...

Konzol
Hozzászólások: 890
Csatlakozott: 2016.03.23. 18:47
Tartózkodási hely: Miskolc

#49 Re: AK4497 DAC

Hozzászólás Szerző: Konzol » 2016.11.01. 22:57

Tuti van benne IP stack is, csak kikapcsolták.. A GPIO lehet az ethernet port, merugye mit sem ér az az ic, ami nem tud része lenni a dolgok internetének....

gabor80
Hozzászólások: 217
Csatlakozott: 2016.03.07. 20:20

#50 Re: AK4497 DAC

Hozzászólás Szerző: gabor80 » 2016.11.05. 19:58

Voltam ma fejestalin, hallgattam egy Teac UD503 cucost, AK4490 dac dolgozott benne. Azt kell mondjam igen jó hangú cucc volt, erősítve a feltevésem, hogy érdemes az AK chippekkel foglalkozni, különösképpen a topic cimadójával. A cuccon FIR low pass volt beállítva, ahogy kell.
Nem mondom hogy egyértelműen mindenben jobb mint a multibit, de igen jó részletes és kellemes hangja volt. Éreztem egy enyhe digitiszt (csak hajszálnyit), de sztem ez sima pc-ről egyik 1bitesnél sem lesz ez sokkal jobb, egyszerüen a forrás kell hogy zajmantes legyen, Raspival pl. sztem igen jó eredmény adna, legalábis gondolatom szerint.
Na lényeg hogy egy ilyen AK4497-es lapkát be is rendeltem, a jövő év elejei projektnek szánva. A kimeneti részen fogok még elmélkedni, mi legyen, opa kiesik, diszkrét vég, vagy trafó játszhat, esetleg cső vagy kombinálva. [gondolkodik]

Válasz küldése

Ki van itt

Jelenlévő fórumozók: nincs regisztrált felhasználó valamint 11 vendég
